产品分类： 离心泵系列

口径（进口/出口）：15-500(mm)
流量：1.1-1450(m3/h)
扬程：7-150(m)



一、主要用途:

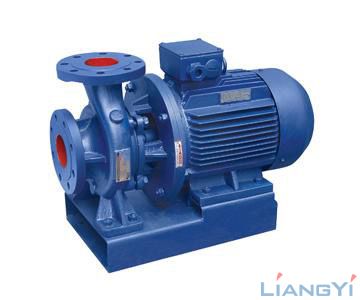

ISW系列卧式离心泵为ISG系列立式离心泵的卧式款，同规格的ISW泵与ISG泵性能参数相同，叶轮、机封等配件通用。同样根据使用温度、介质等不同派生出适用于热水的ISWR型，适用于化工的ISWH型以及适用于轻质油输送的ISWB型。



二、工作条件:

1、进口压力≤0.6MPa。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如被输送介质带有细小颗粒，请在订货时注明，以便我司选用相对耐磨的机械密封。



三、产品特点:

运行平稳：因取消了联轴器，泵轴的同心度较高，叶轮动静平衡较好，运行相对平稳，振动较小。

轴封：轴封采用机械密封，避免了填料密封的跑、低、漏的弊端，泵房内相对干燥清洁。

故障率低：结构简单，使得该泵故障率较低，即使产生故障，也容易找到故障原因。

维修方便：更换密封、轴承等简单方便。

其他：相较于ISG型立式泵，卧式泵的承重结构更合理，电机的重量由电机自身地脚和泵的底座承托。

四、结构图：

1电动机：加长轴电机，泵轴与电机轴共轴。
2泵轴：与电机轴共轴，同心度较高，泵运转相对带联轴器的泵类更平稳。
3挡水圈：防止因密封漏水而使电机进水。
4机械密封：避免了填料密封渗漏的弊端，使得使用环境更加清洁干燥。
5取压塞：可在该处安装压力表以读取泵的工作压力，但不推荐设计时将压力表安装此处。
6泵体：蜗壳配合叶轮产生流量和扬程。
7放气塞：方便灌泵时排出泵内空气，降低了客户灌泵难度。
8叶轮：产生流量和扬程的主要部件，叶轮设计的好坏，对泵性能的影响较大。

五、型号意义：
