什么是磁力泵

磁力驱动泵(简称磁力泵)是将永磁联轴的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀等特点。

磁力泵的核心工作原理基于‌磁力耦合技术‌，通过磁场实现无接触动力传递。

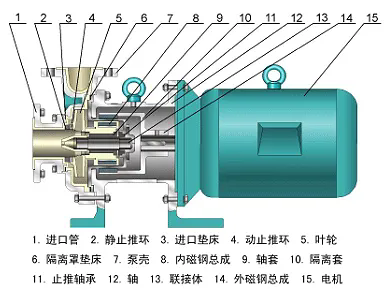

外磁转子（永磁体）由电机驱动旋转，产生旋转磁场。该磁场穿透非导磁材料（隔离套）驱动内磁转子（与叶轮连接）同步旋转，实现无机械接触的动力传输‌。

磁极按规律排列形成闭合磁路。当内外磁极异极相对时磁能最低，同极相对时磁能最高。磁极在排斥力作用下复位，驱动转子持续旋转‌。

隔离套将泵腔与外界完全隔离，内外转子无机械接触，以静密封取代动密封，从根本上消除介质泄漏风险‌。

02

磁力泵的特点



优点：

 (1)由于传动轴不需穿人泵壳，而是利用磁场透过空气隙和隔离套薄壁传动扭矩，带动内转子，因此从根本上消除了轴封的泄漏通道，实现了完全密封。

(2)传递动力时有过载保护作用。

(3)除磁性材料与磁路没计有较高要求外，其余部分技术要求相对不高。

(4)磁力泵的维护和检修工作量较小。

缺点：

(1)磁力泵的效率与普通离心泵相比偏低。

(2)对防单面泄漏的隔离套的材料及制造要求较高。如材料选择不当或制造质量差时，隔离套因为内外磁钢的摩擦很容易磨损，而一旦破裂，输送的介质就会外溢。

(3)磁力泵由于受到材料及磁性传动的限制，因此一般清况下只用于输送温度不高(低于100℃)、排出压力(低于1.6 MPa)的介质。

(4)磁力泵输送的介质不得含有固体颗粒性的杂质，比如介质本身含有易结晶物，管道中的焊渣等很容易使磁力泵的内磁缸、隔离罩卡死，导致无介质润滑产生干转。

(5)联轴器对中要求高，对中不当时，会导致进口处轴承的损坏和防单面泄漏隔离套的磨损。

03

注意事项



（一）因磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空运转，同时避免在工作中途停电后再启动时所造成时空载运转。

（二）被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

（三）泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

（四）被输送的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度<100℃，金属泵的使用温度<100℃，输送吸入压力不大 于 0.2MPa，工作压力1.6MPa，密度不大于1600Kg／m3，粘度不大于30X10-6m2／S的不含硬颗粒和纤维的液体。

（五）对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

（六）磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
