产品分类： 离心泵系列

口径（进口/出口）：50～200(mm)
流量：6.3～400(m3/h)
扬程：5～132(m)

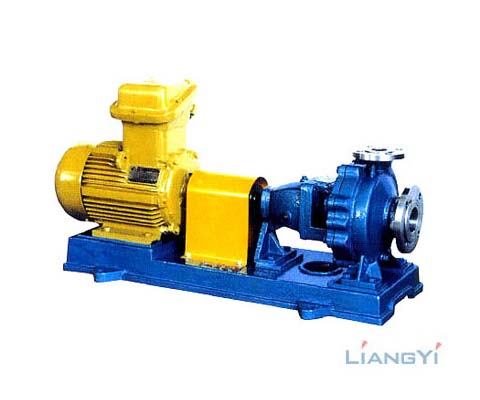

一、产品概述：

IH型泵是较为常见的泵型，主要在化工行业应用较广。在国内与国外都有大量的公司生产该泵。我公司可以根据用户的要求，做出多种不同细节上的配置，以满足相对较多的应用工况。常见材质为：铸钢、304不锈钢、316不锈钢，亦可根据客户的要求制作904L等其他材质。



二、IH泵的可选细节：

轴封形式：内装式机封、外装式机封、单端面分体式机封、双端面分体式机封、单端面集装式机封、双端面集装式机封、金属波纹管机封等形式。

联轴器形式：标准联轴器（爪型、弹性柱销式）、加长联轴器、膜片式联轴器等形式。

泵体：带保温夹套泵体和不带保温泵体等形式。

电机：卧式（B3）标准轴电机，可根据用户要求配套电机。

过流材质：可根据用户介质的性质，做出相应选择（例如：铸钢、304不锈钢、316不锈钢、2205双相钢、904L等）

其他可选细节：轴承形式、泵与电机公共底座材质（铸铁或槽钢）等。



三、IH型系列泵的性能范围：

流量Q：6.3～400m3/h

扬程H：5～132m

转速n：2900、1450r/min

功率：0.55～110KW

进口直径：50～200mm



四、泵头结构图：

1 泵体 2 叶轮 3 密封环 4 叶轮螺母 5 泵盖 6 密封部件 7 中间支架 8 轴 9 悬架部件

五、型号意义：
